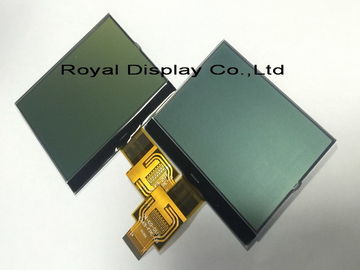

Модуль дисплея Lcd электрического счетчика энергии положительный угол наблюдения 12 часов

Электрический модуль FSTN Transflective положительное RYG4729SM LCD COG счетчика энергии (st7025)

1. Модуль LCD COG
2. ЗНАЧОК
3. Регулятор, ST7025 ИЛИ СООТВЕТСТВУЮЩЕЕ
4. STN-серый, голубой, DFSTN-Negative.FSTN-Postive
5. Свет задней части СИД, белый, красный, янтарный.

6. Использованный для электрического счетчика энергии

7. CN1	СИМВОЛ	CN1	СИМВОЛ
   1	NC	16~18	VSS
   2~5	GND	19~21	V1~V3
   6	PWM	22	V0
   7	/RST	23	CAP1N
   8	/CS	24~25	CAP1P~2P
   9	SCK	26	CAP2N
   10	SDA	27~28	VLCD
   11~12	VD1	29~32	GND
   13~15	VDD	33	NC
