LCM12864N 128x64 Dot Matrix LCD Module STN Blue 6800 Интерфейс KS0107 Драйвер
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | Royal Display or ODM/OEM |
| Сертификация: | SGS, ROHS |
| Номер модели: | LCM12864N |
Оплата и доставка Условия:
| Количество мин заказа: | Договоренно |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | Картонные, картон, EPE, блистер. |
| Время доставки: | 15 ~ 25 Рабочий день |
| Условия оплаты: | L/C, D/A, D/P, T/T, Western Union, Moneygram |
| Поставка способности: | 300K ПК/месяц |
|
Подробная информация |
|||
| Модель: | LCM12864N | Дисплей тип: | ИКМ |
|---|---|---|---|
| Разрешение: | 128 x 64 точки | Размер модуля: | 75,0 х 52,7 х 8,9 мм |
| Посмотреть область: | 60,0 х 32,6 мм | Размер точки: | 0,4 х 0,4 мм |
| Выделить: | модуль LCD матрицы точки 128x64,Модуль STN Blue LCD,КС0107 Модуль ЖК-дисплея водителя |
||
Характер продукции

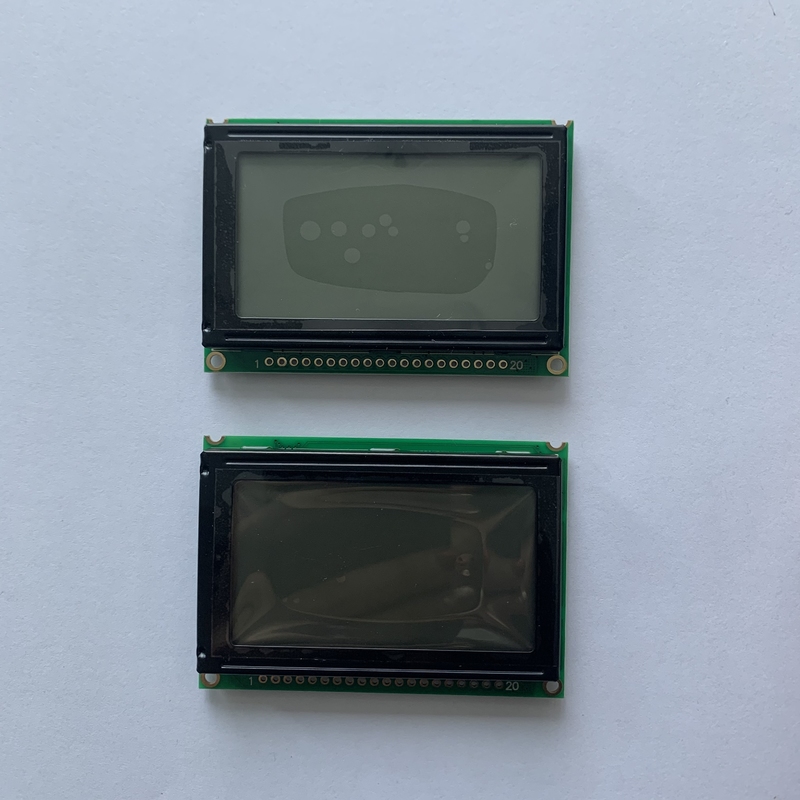

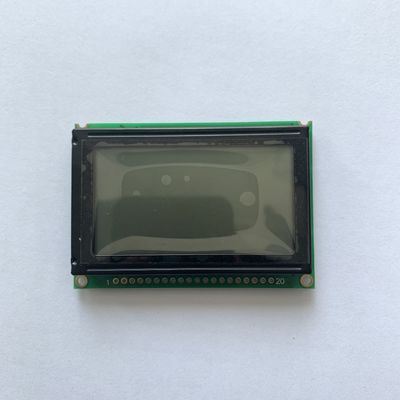

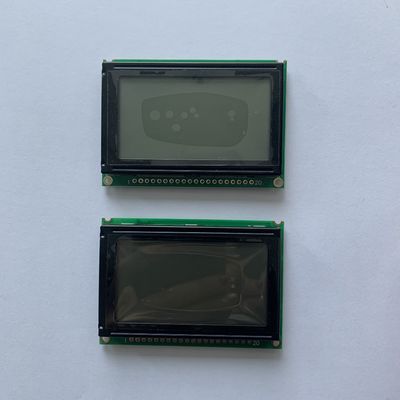

LCM12864N 128x64 точечный матричный ЖК-модуль STN Blue 6800 Interface KS0107 Driver
Дисплеи известных брендов, которые у нас есть
BOE: Масштабное производство, AMOLED, доминирование во всех размерах. Вы можете приобрести ЖК-модули BOE у нас или настроить дисплей здесь, используя стекло BOE.
AUO: Высококачественные TFT-дисплеи, идеально подходящие для многих автомобильных и промышленных сценариев. Вы можете поделиться чертежом продукта или номером детали с нами, мы проверим сроки поставки и предоставим вам расценки.
Innolux: Здесь доступны как только стекло, так и оригинальные дисплеи.
Tianma: Предоставляет обширные решения для промышленных и пользовательских дисплеев.
Waveshare: Интегратор/дистрибьютор встроенных решений.
E-paper дисплеи: E-ink, Good display, DKE или другие бренды e-paper дисплеев.
Если вы ищете более экономичные или снятые с производства продукты, вы можете запросить рекомендации, мы вышлем вам расценки и сроки поставки в соответствии с вашими требованиями.
Описание продукта
| Элемент | Описание |
| Модель | LCM12864N |
| Тип дисплея | LCM |
| Разрешение | 128 x 64 точки |
| Размер модуля | 75,0 x 52,7 x 8,9 мм |
| Область обзора | 60,0 x 32,6 мм |
| Размер точки | 0,4 x 0,4 мм |
| Шаг точек | 0,43 x 0,43 мм |
| Тип ЖК | STN |
| Драйвер IC | KS0107 + KS0108 |
| Duty/Bias | 1/64 Duty, 1/9 Bias |
| Направление обзора | 6 часов |
| Логическое напряжение | 4,7 В - 5,3 В |
| Логический ток | 0,9 мА |
| Напряжение питания ЖК | 8,0 В - 17,0 В |
| Рабочая температура | -20°C ~ +70°C |
| Температура хранения | -30°C ~ +80°C |
Краткое описание:

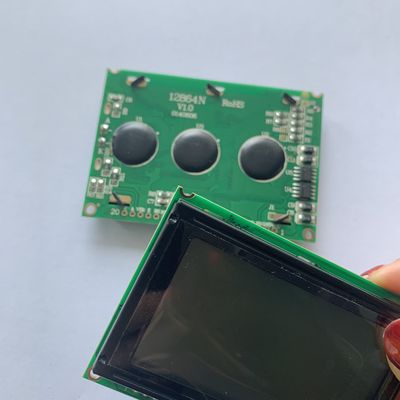

LCM12864N - это графический ЖК-модуль с матрицей 128x64 точек, использующий технологию отображения STN blue film с направлением обзора 6 часов. Модуль использует контроллер KS0107 или эквивалентный, поддерживает 8-битный параллельный интерфейс MPU серии 6800 и интегрирует светодиодную подсветку.
Наши преимущества
Более 10 лет опыта в области ЖК-модулей, собственная фабрика площадью 20 000 м²; 12-месячная гарантия на продукцию
Доступны услуги OEM/ODM и кастомизации, профессиональная команда R&D и команда продаж за рубежом
100% проверка перед отправкой; быстрая доставка; Товары имеют маркировки RoHS, CE и SGS
Продукция широко используется в приборах и портативных устройствах, а также в медицинской и автомобильной промышленности
Применение
Размер наших ЖК-модулей составляет от 2,8 до 10,1 дюйма, которые широко используются в цифровых камерах, видеокамерах, системах видеонаблюдения, автомобильных видеорегистраторах, PMP, MID и учебных пособиях, POS-терминалах и т. д.
| Продукт | Применение |
| Малогабаритный TFT ЖК-дисплей (1,44 дюйма ~ 4,3 дюйма) | Мобильные устройства, часы, игрушки, медицинское оборудование, офисное электронное оборудование, камеры, дисплеи кондиционеров и т. д. |
| TFT ЖК-дисплей среднего размера (5,0 дюйма ~ 10,0 дюймов) | Мобильные устройства, медицинское оборудование, автомобили, автомобильная продукция, оборудование промышленного контроля, POS, КПК, домофоны, дисплеи кондиционеров и т. д. |
| TFT ЖК-дисплей большого размера (10 дюймов и выше) | Образовательные продукты, автомобильная продукция, видеодомофоны, аудиовизуальное оборудование, DVD-плееры, медиаплееры, планшетные ПК, продукты безопасности и т. д. |
| Tn/stn//fstn/oled | Контроллер лифта, часы, электронные продукты, дисплеи кондиционеров, все виды приборов и т. д. |
| Пластиковая форма | Оборудование промышленного контроля, электронные продукты, игрушки, продукты безопасности, цифровые продукты, спортивное оборудование и т. д. |
Часто задаваемые вопросы
О TFT ЖК-ДИСПЛЕЕ
Жидкокристаллические дисплеи на тонкопленочных транзисторах (TFT) - это, пожалуй, самая распространенная технология отображения, которую мы видим ежедневно. Часто встречающаяся в сотовых телефонах, планшетах, камерах и бесчисленном множестве других устройств, эта технология предлагает несколько сотен тысяч цветов с высоким количеством пикселей, чтобы обеспечить превосходную визуальную четкость. Кроме того, все TFT-дисплеи доступны в продаже с резистивными и емкостными сенсорными панелями.
Обзор продукта
LCM12864N - это высокопроизводительный графический точечно-матричный ЖК-модуль, способный отображать 128x64 пикселей графического или символьного контента. Он использует технологию отображения STN (Super Twisted Nematic) с синим эффектом отображения и имеет широкий диапазон рабочих температур. Благодаря встроенному контроллеру и преобразователю DC-DC он предлагает простой интерфейс для легкого подключения к различным микропроцессорам, широко используемым в промышленном контроле, приборостроении и других областях.
Особенности
Широкий выбор готовой продукции
Доступны варианты для чтения при солнечном свете
Доступны емкостные и резистивные варианты для каждого дисплея
Большинство продуктов есть в наличии и могут быть отправлены в тот же день
Доступно несколько интерфейсов
Настраиваемые кабели FPC, светодиодные подсветки и рамки
