Подробная информация о продукте:
Оплата и доставка Условия:
|
Размер контуры: | 79.00*46.0*11.2 мм | Область обзора: | 54.8*19.1 мм |
---|---|---|---|
Размер точки: | 0.38*0.43 мм | точечный пич: | 00,40*0,45 мм |
Интерфейс: | 8 бит 8080 | рабочая температура: | -30 до +70 градусов Цельсия |
Высокий свет: | Модуль ST7567 графический LCD,Графический ЖК-модуль с подсветкой,Желто-зеленый графический ЖК-модуль |

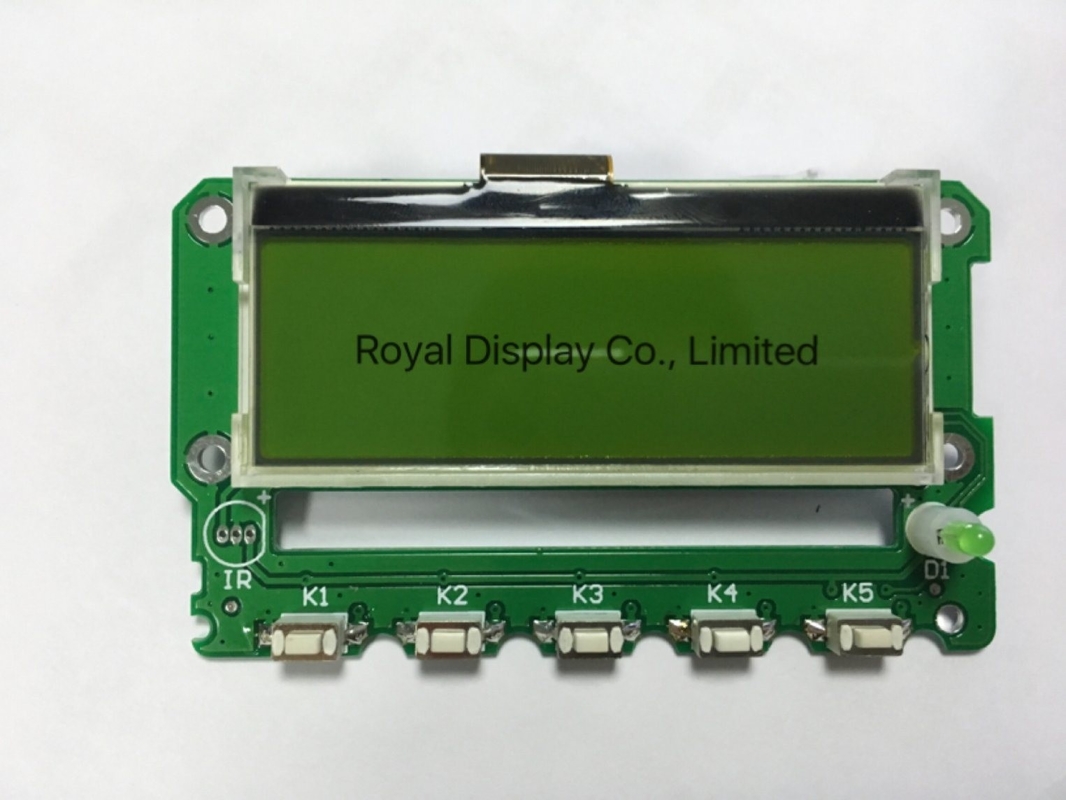

122*32 графический ЖК-модуль ST7567 желтый зеленый с подсветкой 12H широкий температурный промышленный дисплей
Описание продукта
Графический ЖК-дисплей (Liquid Crystal Display) - это тип дисплея, который может отображать графический контент и пользовательские шаблоны.графический ЖК-дисплей позволяет управлять отдельными пикселямиFSTN - это режим отображения, который означает Film compensated Super Twisted Nematic.Это тип LCD (Liquid Crystal Display) технологии, которая обеспечивает улучшенный контраст и углы просмотра по сравнению со стандартными TN (Twisted Nematic) дисплеямиДисплеи FSTN известны своим высококачественным изображением серого цвета и лучшей читаемостью при различных условиях освещения.Дисплей с 122x32 пикселями в режиме FSTN (Film compensated Super Twisted Nematic) относится к определенному типу графического дисплея, который может показывать 122 столбца и 32 ряда пикселейВот некоторые данные о наших 122x32 точках графических продуктов.
Положение | Спецификация |
Наименование продукта | 122-х-32-точечный графический ЖК-модуль |
Модель No. | RYP12232A-GYMSWN-A |
Формат точек | 122х32 |

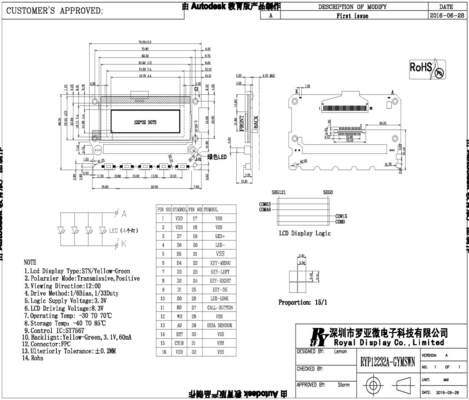

Диаграмма Размер ((мм) | 79.0(L) ×46.0 ((W) ×11.2 ((T) |
Область обзора ((мм) | 54.8х19.1 |
Область отображения | 48.78х14.38 |
Угол обзора | 12 часов |
Размер точки ((мм) | 0.38х0.43 |
Точковая высота (мм) | 0.40х0.45 |
Управляющий модуль | СТ7567(ког) |
Тип ЖК | STN/Y-G, передающий, положительный, 1/33Duty, 1/6Bias |
Заднего освещения ((Тип) | Белый, 3,1 В, 60 мА Однородность>=75% |
Режим интерфейса | 8 BIT 8080 |
VDD&VLCD ((Тип) | 3.3 V и 8.3 V |
Технологические условия LCM | RoHS |
Операционная температура | -30°С~70°С |
Температура хранения | -40°С до 85°С |
Характеристики продукта
Модуль с графическим ЖК-дисплеем размером 122x32 точки предлагает несколько преимуществ для приложений, требующих пользовательской графики и элементов пользовательского интерфейса.
1Поддержка дисплея: 122x 32 пикселя с режимом FSTN.
2. На чипе дисплейные данные оперативная память, емкость: 122×32 = 3904 бита.
3. Серийные интерфейсы поддерживаются.
4. Многочисленные командные функции.
5.Секрет статического привода, оборудованный внутренне для индикаторов.
6Маломощная жидкокристаллическая дисплейная схема питания, оборудованная внутри.
7Высокоточная схема регулировки напряжения.
8Круг осциллятора CR, оборудованный внутри.
9Чрезвычайно низкое энергопотребление.
Применение продукции
Это матричный LCD-экран размером 122x32 точки с высоким качеством изображения, широким углом просмотра.Все материалы соответствуют требованиям охраны окружающей среды и стандартам RoHS.
Этот модуль широко используется в различных приборах, умном оборудовании, коммуникационном оборудовании, медицинском оборудовании, оборудовании промышленного управления, аэрокосмической, безопасности, мебельной технике и т. Д.И универсальность и графические возможности этого модуля делают его подходящим для широкого спектра приложений, где необходимы пользовательские графики и пользовательские интерфейсы..
Наша служба
* ЛучшийКонтроль качества: Каждый ЖК-дисплей проверяется специальными приборами или основными панелями перед поставкой для обеспечения его работы.
*Правильный способ упаковки:Упакованы в антистатические пакеты с пенообразующей коробкой для обеспечения безопасности при транспортировке.
*Многочисленные способы оплаты:T/T, Western Union, L/C, PayPal.
*Надежные способы доставки:Быстрая доставка по UPS, EMS, DHL, TNT или по воздуху.
*Профессиональное обслуживание на заказ: профессиональная команда предоставляет услуги OEM&ODM.
*Конкурентоспособная цена: дает вам прямую заводскую цену.
* Лучшее послепродажное обслуживание: Долгая гарантия на один год.
