Подробная информация о продукте:
Оплата и доставка Условия:
|
Точечный формат: | 192x64 | Габаритные размеры (мм): | 150.00*62.25*13.10mm |
---|---|---|---|
Осветите контржурным светом: | СИД Желт-зеленое/белое | Соединение: | COG+FPC |
Электропитание: | 5V | Интерфейс: | Параллельно |
Ряд угла взгляда: | 6:00 | Соединитель: | FFC-соединитель |
регулятор: | Aip31107/Aip31108 | ||
Высокий свет: | Дисплей модуля COG FPC LCD,дисплей модуля 192X64 LCD,Графический модуль 3.3V LCD |
модуль LCD УДАРА графика дисплея 19264 192X64 LCM Stn LCD

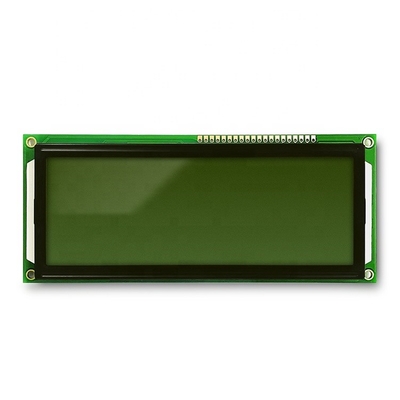

Описание модуля 192X64 графического LCD

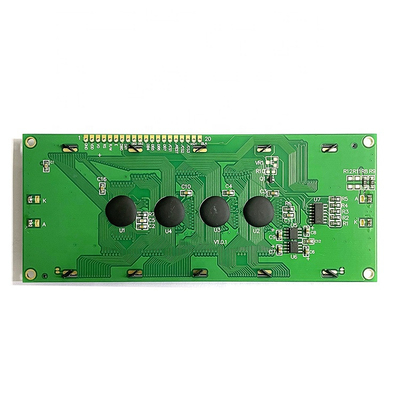

RYP19264A модуль дисплея LCD с разрешением пикселов 192x64, размером 150.00*62.25*13.10mm модуля. RYP19264A использует IC AIP31107/AIP31108 поддерживая интерфейс 8080. RYP19264A имеет 20 штырей. Модуль имеет PCB с отверстиями винта и периферийной цепью для легкой установки и использования. Напряжение тока логики 5.5V (опционное: отрицательное напряжение тока), рабочая температура покрывает от -20~+70℃, диапазона температур хранения от -30~+80℃. В серии RYP19264A, другое освещают варианты контржурным светом доступные как желт-зеленое и белое. Как для типа поляризатора, клиенты могут выбрать или transflective или transmissive тип.
Спецификация модуля 19264 LCD
Разрешение
|
192*64
|
Угол наблюдения
|
6 часов
|
Внешние размеры
|
150.00*62.25*13.10mm
|
Визуальная область
|
123.5*43.0mm
|
Активная область
|
120.92*40.28mm
|
Регулятор IC
|
AIP31107/AIP31108
|
Режим работы монитора
|
FSTN/Gray, STN/Yellow-green
|
Осветите тип контржурным светом
|
СИД Желт-зеленое/белое
|
Напряжение тока модуля
|
VDD: 5V
|
Работая Temp
|
-20°C~+70°C
|
Temp хранения
|
-30°C~+80°C
|
Количество штырей
|
штырь 20
|
Чертеж контура модуля 4.05inch 192X64 LCD
Больше информации о графических LCDs
Графические LCDs смогите показать полностью переменчивые графики. Общий вариант для применений которым нужно показать много различных меню или нужна способность показать несколько различных шрифты и размеров шрифта. В дополнение к изменяя графикам, оно также может обеспечить оптимальную считываемость солнечного света с потреблением низкой мощности.
Особенности
1. Большое разнообразие стандартных размеров и разрешений
2. Большинств продукты держали в запасе и могут грузить такой же день
3. Способность показать полностью переменчивые графики
4. Солнечный свет читаемый
5. Потребление низкой мощности
6. Полно ориентированный на заказчика
Выполненная на заказ подача заказа проекта модуля LCD
1. Дознание
Отправьте нами чертеж проекта/деталей, расписание проекта, применение, qty. требование, etc электронной почтой (к wendy@rylcd.com)
Цитата будет готова в течение 3 дней (нормально 1 день).
2. Встречный чертеж
Мы отправим вне встречный чертеж после для того чтобы подтвердить нашей цитаты и получили оборудуя обязанность.
нормально, 3 дня для стекла LCD и 1 неделя для модуля LCD.
3. Оборудуя образцы
После рисуя утверждения, оборудуя образцы будут закончены около 30 дни
4. Массовое производство
После утверждения образцов, товары массового производства будут закончены около 30 до 60 дней. Зависит ситуации заказа и ситуации с поставками материалов.
Применение о модуле дисплея LCD
вопросы и ответы о графическом модуле LCD
Q: Как контролировать качество продуктов?
: Компания имеет профессиональную качественную команду, и все продукты 100% проверенные перед пересылкой.
Q: Вы открыты для обработки OEM?
: Да, мы можем OEM.
Q: Что применение продуктов?
: Широко использованный в аппаратуре, handheld приборах, промышленном контроле, медицинском, автомобильном, умном доме и других полях.
Q: Вы торговец или фабрика?
: Мы изготовители, имеем товарный знак продукции и работников продукции.
Q: Можете вы произвести на OEM?
: Да, мы можем.
Q: Как контролировать качество продуктов?
: Компания имеет профессиональную качественную команду, и все продукты 100% проверенные перед пересылкой.
