Подробная информация о продукте:
Оплата и доставка Условия:
|
наименование товара: | 2004 Символьный ЖК-модуль | Формат ТОЧКИ: | 20X4 |
---|---|---|---|
Габаритные размеры (мм): | 98*60 | НАПРАВЛЕНИЕ ПРОСМОТРА: | 6:00 |
Подсветка: | Белое или янтарное СИД освещает контржурным светом | ЖК Тип: | FSTN-положительный, STN-серый |
Драйвер Ic: | ST7066U | Пакет IC: | початок |
Рабочая темп.: | -20°С~70°С | температура хранения: | -30°С~80°С |
Высокий свет: | Монохромный символьный ЖК-дисплей,STN YG 20x4 символьный ЖК-модуль,98 * 60-символьный ЖК-модуль |

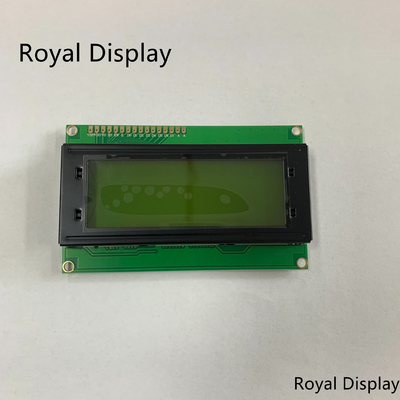

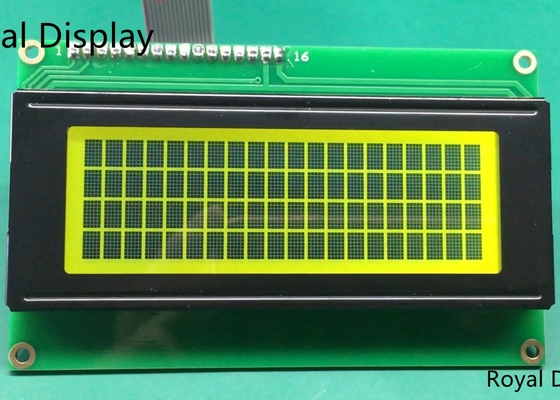

Монохромный модуль ЖК-дисплея STN YG 20x4 символов 2004 ЖК-модуль
Краткая информация о 20x4-символьном ЖК-модуле
RYP2004B — это модуль монохромного ЖК-дисплея 20x4 символов.Размер модуля 98,0 х 60,0 мм.Серия имеет встроенную микросхему ST7066, поддерживающую интерфейс 6800 по умолчанию;другими доступными вариантами интерфейса являются SPI и I2C.Напряжение по умолчанию 5В;при использовании 3 В источник отрицательного напряжения также должен быть 3 В.Светодиод может управляться PIN1, PIN2, PIN15, PIN16 или A & K. RYP2004B предлагает несколько комбинаций светодиодной подсветки, типов ЖК-дисплеев, различных типов поляризаторов и шрифтов на ваш выбор.Свяжитесь с нами для получения более подробной информации.
Характеристики монохромного ЖК-дисплея 20x4
Вещь | Описание |
наименование товара | Символьный ЖК-модуль 20X4, 2004 г.Модуль буквенно-цифрового дисплея |
Модель №. | РИП2004Б |
Точечный формат | 20х4 |
Габаритные размеры (мм) | 98*60 |
Область просмотра (мм) | 76*25,2 |
Угол обзора | 6:00 |
Тип ЖК-дисплея | FSTN-положительный, STN-серый |
Подсветка | Белая или желтая светодиодная подсветка |
ИС драйвера | ST7066U |
Источник питания | 5,0 В |
Интерфейс | Параллельно |
Рабочая температура | -30°С~70°С |
Температура хранения | -30°С~80°С |
Контурный чертеж модуля буквенно-цифрового дисплея 2004 г.
Особенности ЖК-дисплея 20x4 символов
1. Название продукта: ЖК-модуль 20×4
2. Применение: POS-терминал, расходомер, измерительный прибор, измерительный прибор, бытовая электроника.
3. Тип дисплея: STN синий, FSTN положительный, STN синий отрицательный
4. Структура: удар
5. Тип поляризатора: полупрозрачный/отражающий/прозрачный
6. Рабочая температура: -20-70℃
7. Метод подключения: PIN-код
8. Напряжение: 5 В
9. Температура хранения: -30-80℃
10. Подсветка: светодиодная подсветка
11. 4 строки по 20 символов
Символьные ЖК-модули (LCM) Royal Display
Royal Display предлагает широкий спектр стандартных модулей символов LCD для приложений клиентов.Наши символьные ЖК-дисплеи доступны в форматах от 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 до 40x4 с точечно-матричными символами 5x8.Технологии ЖК-панелей включают типы TN, STN, FSTN, FFSTN, а также с вариантами положительного и отрицательного режимов поляризатора.Доступны различные светодиодные подсветки различных цветов, включая желто-зеленый, белый, красный, синий, зеленый, янтарный и RGB-светодиоды, а также без подсветки.
Для удовлетворения потребностей клиентов эти символьные ЖК-дисплеи доступны с углами обзора 6:00, 12:00, 3:00 и 9:00 часов.Royal Display предлагает различные варианты символьных шрифтов IC, включая английский/японский, западноевропейский, восточноевропейский, скандинавско-европейский, кириллицу (русский) и иврит/арабский.Эти символьные ЖК-модули и модули LCM могут использоваться в промышленных и бытовых приложениях, включая оборудование для охраны на входе, телеграммы, медицинские устройства, автомобильные и домашние аудиосистемы, бытовую технику, игровые автоматы, игрушки и т. д.
