наименование товара: | Символьный ЖК-модуль 8X2 | Символы × Линии: | 8 символов × 2 строки |
---|---|---|---|
Режим LCD: | STN положительный желтый зеленый | Поляризатор: | трансфлективный |
Подсветка: | Желтое зеленое СИД | Персонаж: | Темный персонаж на желто-зеленом фоне |
IC: | AIP31066 | Тип корпуса ИС: | початок |
РАБОЧАЯ ТЕМПЕРАТУРА: | от -20 до 70 ℃ | ТЕМП. ХРАНЕНИЯ: | -30 к 80℃ |
Высокий свет: | Буквенно-цифровой модуль ЖК-дисплея,Символьный ЖК-модуль STN 8x2,Символьный ЖК-модуль AIP31066 |

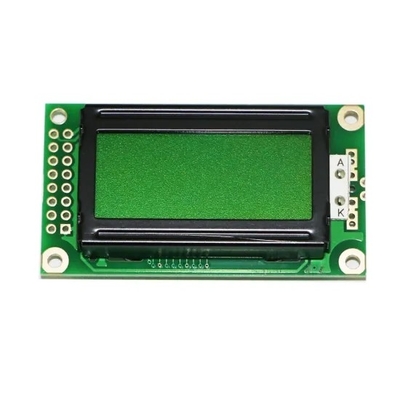

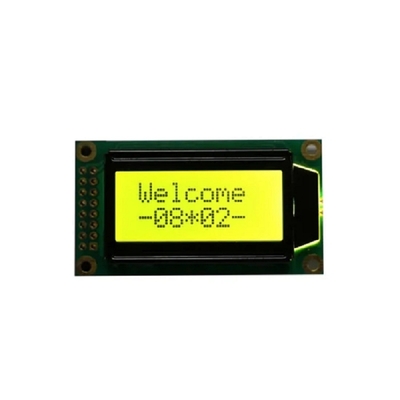

Модуль буквенно-цифрового дисплея STN 8x2 Модуль монохромного символьного ЖК-дисплея
Краткая информация о 8x2 символьном ЖК-модуле
Этот модуль ЖК-дисплея 8x2 питается от напряжения 5 В или отрицательного напряжения 3 В.Подсветка опциональна, вы можете выбрать модуль с подсветкой или без нее.Для подсветки существует множество комбинаций, например, желто-зеленая, синяя, белая, янтарная, красная и RGB-подсветка.Этот монохромный ЖК-дисплей с разрешением 8x2 символов имеет встроенную микросхему AIP31066, предлагающую выбор шрифтов, включая английский/японский, западноевропейский, восточноевропейский, скандинавский европейский, кириллицу (русский), иврит/арабский и т. д. Интерфейс по умолчанию для RYP0802B-Y ЖК-дисплей 8x2 — 6800;если вам требуется такой интерфейс, как SPI или I2C, они также доступны, но микросхема будет заменена на RW1063.
Спецификация монохромного ЖК-дисплея 8x2
Название ЖК-дисплея | 0802 Символьный ЖК-экран STN 8x2 ЖК-дисплей Модуль | ||
Формат отображения | 8 символов * 2 строки | Режим отображения | СТН Ж/Синий |
Цвет ЖК-дисплея |
Точка дисплея: белая, Фон: Синий |
Обработка поверхности | Антибликовый |
Размер контура | 58,0 (Ш) x 32 (В) x 6,8 МАКС. (Т) мм | Зона просмотра | 38,0 МИН (Ш) x 16,0 МИН (В) мм |
Направление просмотра | 6:00 | Входные данные интерфейса | Включен 4-битный или 8-битный интерфейс MPU |
Подсветка | БЕЛЫЙ | Метод вождения | 1/16 Duty, 1/5 Bias |
Рабочая темп. | -20℃~+70℃ | Температура хранения | -30℃~+80℃ |
Контурный чертеж модуля буквенно-цифрового дисплея 0802
Особенности символьного ЖК-дисплея
Символьные ЖК-модули представляют собой «характерно» простые устройства отображения, известные своим очень низким энергопотреблением и долговременной надежностью.Они предназначены для отображения буквенно-цифровых символов в предустановленных шаблонах и не обладают той гибкостью, о которой можно подумать, рассматривая ЖК-дисплей в качестве компьютерного монитора или телевизора.В большинстве случаев это небольшие дисплеи, отображающие только 8, 16 или 32 символа, используемые для отчетов о состоянии и связи на небольшом уровне.
Во многих ЖК-модулях подсветка отсутствует, то есть они работают в отражающем режиме.Это означает, что для того, чтобы увидеть символы на дисплее, требуется окружающий свет за счет использования отражающего элемента за жидкокристаллическим узлом.В других отношениях он работает как ЖК-дисплей с подсветкой, с кристаллической структурой, блокирующей поляризованный свет, которая активируется приложенным напряжением.
ЖК-модули обычно используются в калькуляторах и других электронных устройствах, где для разумной работы требуется некоторая визуальная связь.Принтеры, микроволновые печи, пейджеры и цифровые часы — вот еще несколько примеров.Эта форма дисплея также довольно распространена среди любителей электроники из-за стоимости, эффективности и простоты эксплуатации, которые они обеспечивают.
Символьные ЖК-модули (LCM) Royal Display
Royal Display предлагает широкий спектр стандартных модулей символов LCD для приложений клиентов.Наши символьные ЖК-дисплеи доступны в форматах от 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2 до 40x4 с точечно-матричными символами 5x8.Технологии ЖК-панелей включают типы TN, STN, FSTN, FFSTN, а также с вариантами положительного и отрицательного режимов поляризатора.Доступны различные светодиодные подсветки различных цветов, включая желто-зеленый, белый, красный, синий, зеленый, янтарный и RGB-светодиоды, а также без подсветки.
Для удовлетворения потребностей клиентов эти символьные ЖК-дисплеи доступны с углами обзора 6:00, 12:00, 3:00 и 9:00 часов.Королевский дисплейпредлагает различные варианты шрифтов IC, включая английский / японский, западноевропейский, восточноевропейский, скандинавский европейский, кириллицу (русский) и иврит / арабский.Эти символьные ЖК-модули и модули LCM могут использоваться в промышленных и бытовых приложениях, включая оборудование для охраны на входе, телеграммы, медицинские устройства, автомобильные и домашние аудиосистемы, бытовую технику, игровые автоматы, игрушки и т. д.
