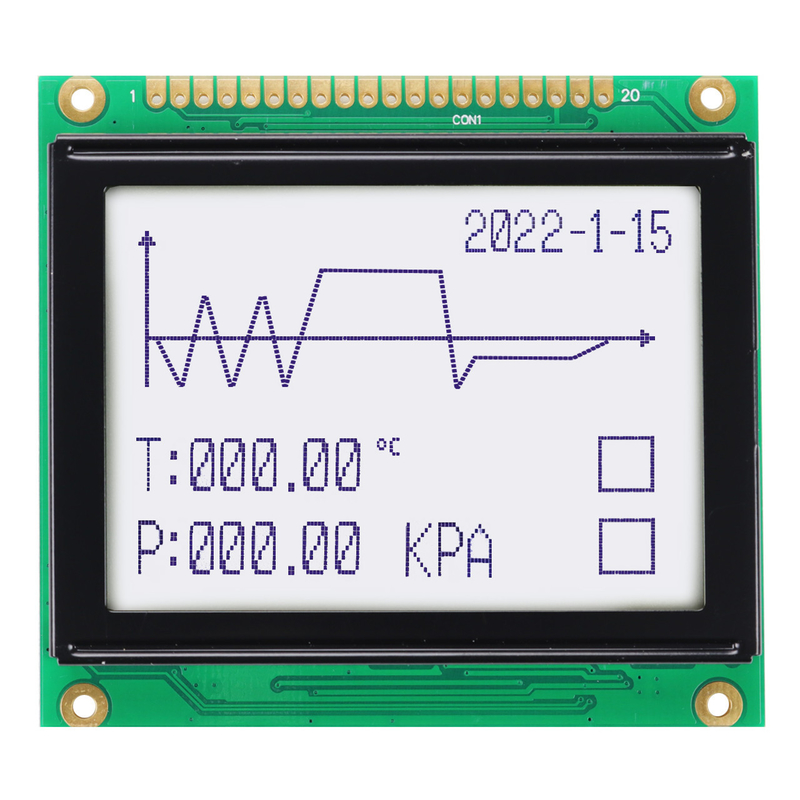

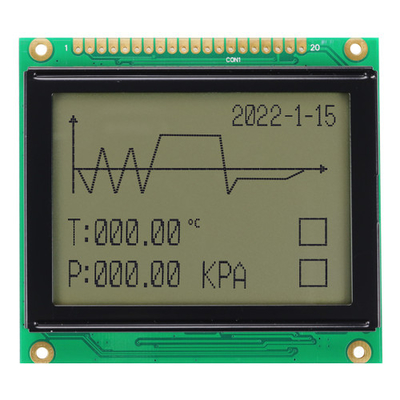

модуль Lcd графика экрана дисплея 12864 128x64 Monochrome 20pin 3.3V FSTN STN
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ROYAL DISPLAY |
| Сертификация: | SGS ROHS |
| Номер модели: | LCM12864L |
Оплата и доставка Условия:
| Количество мин заказа: | 500pcs |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | 220pcs/CTN 11Kg L45*W36*H32CM, коробки, Capboard, EPE, поднос волдыря |
| Время доставки: | 25~28 рабочих дней |
| Условия оплаты: | L/C, T/T, L/C, западное соединение, MoneyGram |
| Поставка способности: | 10K/Month |
|
Подробная информация |
|||
| Наименование товара: | Графический модуль дисплея LCD 128X64dots LCD | Модель №.: | LCM12864L |
|---|---|---|---|
| Формат дисплея: | 128x64dots | Угол обзора: | 6 часов |
| СИД освещает контржурным светом: | Бортовая белизна | Регулятор IC: | KS0107 |
| Тип ЖК-дисплея: | FSTN-отрицательный | План l x w x h: | 78.0mm x 70.0mm x 14.3mm |
| Осматривая область l x w: | 62.0mm x 44.0mm | Активная область l x w: | 56.28mm x 38.36mm |
| Рабочая темп.: | -20º C~70º c | температура хранения: | -30º C~80º c |
| Выделить: | Экран lcd 6 часов 12864,Экран FSTN STN 12864 lcd,Модуль FSTN отрицательный графический lcd |
||
Характер продукции
128x64 монохромный 20pin 3.3V FSTN/STN дисплей 12864 графический ЖК-модуль
Краткая информация о графическом ЖК-модуле 128 * 64
Название продукта: графический ЖК-модуль 128x64
Точечная матрица: 128×64 точки
ЖК-режим: STN
ИС контроллера: KS0107 или эквивалент
Метод вождения: 1/64 Duty;1/9 смещения
Просмотр Энджи: направление 6 часов
6800 серийный 8-битный интерфейс MPU
Подсветка: светодиод
Диапазон рабочих температур: от -20 до 70ºC;
Диапазон температур хранения: от -30 до 80ºC;
Спецификация монохромного ЖК-дисплея 128*64
Спецификация монохромного ЖК-дисплея 128*64
| Вещь | Описание |
| наименование товара | ЖК-модуль 128x64 |
| Модель №. | LCM12864L |
| Точечный формат | 128x64 |
| Габаритные размеры (мм) | 78,0 л × 70,0 Вт × 12,5 (макс.) В |
| Область просмотра (мм) | 62,0x44,0 |
| Режим отображения | FSTN |
| Долг | 1/64, смещение 1/9 |
| ИС драйвера | КС0107 |
| Направление просмотра | 6:00 |
| Рабочая температура | -20°С~70°С |
| Температура хранения | -30°С~80°С |
Контурный чертеж матричного ЖК-модуля 128*64
Особенности графического ЖК-модуля
Графические ЖК-дисплеиможет отображать полностью изменяемую графику.Это распространенный вариант для приложений, которым необходимо отображать множество различных меню или требуется возможность отображать несколько разных шрифтов и размеров шрифтов.В дополнение к изменяющейся графике, он также может обеспечить оптимальную читаемость на солнце при низком энергопотреблении.
Функции
Широкий выбор готовых размеров и разрешений
Большинство товаров есть на складе и могут быть отправлены в тот же день
Возможность отображения полностью изменяемой графики
Читаемый при солнечном свете
Низкое энергопотребление
Полностью настраиваемый
Наши клиенты должны ожидать, что их продукция будет соответствовать или превосходить следующие стандарты:
Графические ЖК-дисплеиможет отображать полностью изменяемую графику.Это распространенный вариант для приложений, которым необходимо отображать множество различных меню или требуется возможность отображать несколько разных шрифтов и размеров шрифтов.В дополнение к изменяющейся графике, он также может обеспечить оптимальную читаемость на солнце при низком энергопотреблении.
Функции
Широкий выбор готовых размеров и разрешений
Большинство товаров есть на складе и могут быть отправлены в тот же день
Возможность отображения полностью изменяемой графики
Читаемый при солнечном свете
Низкое энергопотребление
Полностью настраиваемый
Наши клиенты должны ожидать, что их продукция будет соответствовать или превосходить следующие стандарты:
Все продукты
| Проверка надежности | Клиенты могут ожидать, что все производственные детали будут соответствовать или превосходить эксплуатационные требования по температуре, влажности и вибрации. |
| Чистота стекла | Клиенты могут рассчитывать на то, что стекло будет защищено вкладышами и представлено с учетом стандартов чистоты.Это означает, что стекло будет чистым от загрязнений, отпечатков пальцев и других посторонних материалов. |
| Внешний вид безеля | Рамки будут равномерно окрашены, без посторонних материалов и отвлекающих косметических дефектов.Наши стандарты поддерживают чистоту поверхности без царапин. |
| Внешний вид печатной платы | Печатные платы поставляются с учетом долгосрочной надежности.Отделка не содержит пузырьков, посторонних примесей и соответствует всем противопожарным требованиям UL.Материалы для печатных плат всегда будут поставляться в соответствии с отраслевыми нормами.Края печатной платы будут аккуратно обрезаны и не будут иметь заусенцев. |
| Пайка | Пайка всех выводных и поверхностных компонентов обеспечивает механическую безопасность и электрическую связь. |
| Последовательность | Наши процессы производства и контроля обеспечивают постоянство продукции от партии к партии.Это означает, что заказы, обработанные в течение многих лет, будут постоянно соответствовать вашим ожиданиям.Мы делаем это, строго соблюдая производственные спецификации, уделяя внимание деталям в наших процессах и сравнивая их с золотыми единицами. |
| Целостность продукта | Качество в производстве продукции обеспечивает целостность конструкции.Клиенты могут рассчитывать на плотную сборку, не беспокоясь о незакрепленных деталях или отсутствующем материале.Наша продукция соответствует всем экологическим требованиям, включая условия температуры, влажности и вибрации. |
| Цвет стекла | Несмотря на то, что возможны нормальные вариации цвета стекла (из-за производственных допусков), компания Royal Display поддерживает соответствие цвета в соответствии с внутренними утвержденными таблицами цветов.Эти диаграммы ведутся, чтобы гарантировать выявление и исправление любых незначительных отклонений стекла по мере необходимости. |
| Защита от электростатических разрядов и безопасность | Все устройства разработаны и эксплуатируются с учетом защиты от электростатических разрядов.Это включает упаковку ESD-SAFE в антистатические пакеты, обертки и лотки.Напоминаем клиентам всегда соблюдать меры безопасности по электростатическому разряду, чтобы наилучшим образом защитить устройства. |
Часто задаваемые вопросы о монохромном графическом ЖК-модуле
Q1.Как я могу получить образцы?
A: Если вам нужны образцы, мы можем сделать по вашему запросу.
Вы должны оплатить стоимость образца и фрахт.Время выполнения образца всегда в пределах 2-5 дней.
Q2.Как заказать ЖК?
A:Пожалуйста, пришлите нам свой заказ на покупку по электронной почте или попросите нас отправить вам один счет.Нам необходимо знать следующую информацию для вашего заказа.
1)Информация о продукте-количество, номер детали
2) Время доставки требуется.
3) Информация о доставке-название компании, почтовый адрес, номер телефона и факса, морской порт назначения.
4) контактные данные экспедитора, если они есть в Китае.
Q3.Как долго я могу ожидать получить образец?
О: образцы будут готовы к доставке в течение 5-7 дней. Образцы будут отправлены экспресс-почтой и доставлены в течение 5-7 дней.
Q4.Когда я могу получить техпаспорт?
A: Когда мы получим ваш запрос, вы должны сначала сообщить нам номер детали, которую вы хотите, а затем мы можем немедленно отправить вам техническое описание
