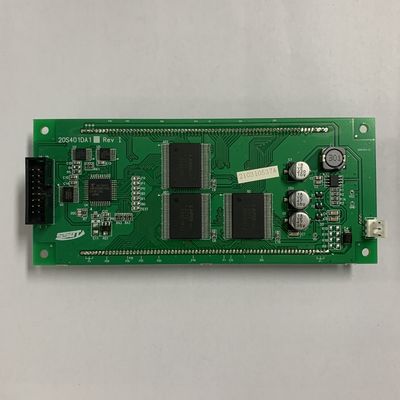

Модуль матрицы ТОЧКИ VFD дисплея LCD вакуума 20S401DA2 4X20 дневной LCD
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ROYAL DISPLAY |
| Сертификация: | SGS ROHS |
| Номер модели: | RY20S401DA1 |
Оплата и доставка Условия:
| Количество мин заказа: | 500pcs |
|---|---|
| Цена: | обсуждаемый |
| Упаковывая детали: | 220pcs/CTN 11Kg L45*W36*H32CM, коробки, Capboard, EPE, поднос волдыря. |
| Время доставки: | 25~28 рабочих дней |
| Условия оплаты: | Л/К, Т/Т, Л/К, западное соединение, МонейГрам |
| Поставка способности: | 10к/Монтх |
|
Подробная информация |
|||
| Наименование продукта: | модуль 4X20 VFD LCD | Модель No.: | RY20S401DA1 |
|---|---|---|---|
| Тип ЖК: | Позитв FSTN | Формат отображения: | 2x40dots |
| Угол обзора: | 6 часов | СИД освещает контржурным светом: | Белый |
| Контроллер: | ST7065 | рабочая температура: | -20º C~70º c |
| Выделить: | 4X20 вакуумируют дневной дисплей LCD,20S401DA2 вакуумируют дневной дисплей LCD,Модуль матрицы ТОЧКИ VFD LCD |
||
Характер продукции
Новый оригинальный ЖК 20S401DA2 4X20 Вакуумный флуоресцентный дисплей DOT Matrix VFD LCD Модуль
Спецификация дисплея
1. СОКУП
Данная спецификация применяется к модулю VFD (No модели: 20S401DA1) изготовленному компанией SSVD (Shanghai Samsung V acuum Devices)
2. Особенности
* Вакуумный флуоресцентный дисплей: самосветлый, высококачественный и читаемый дисплей
* +5VDC одноразовый источник питания: встроенный преобразователь постоянного тока/ постоянного тока
* Параллельный и серийный интерфейс: скорость передачи Baud: 300 ~ 19 200 bps, паритет Выбираемый (не, даже, нечетный)
* Два типа шрифтов CG-ROM: ASCII + японский и ASCII + европейский
* 4 Уровень яркости: 25%, 50%, 75% и 100%
* Формат символов: 5 * 7 точка матрица
| Положение | Описание |
| Наименование продукта | Модуль VFD LCD 4X20 точек |
| Модель No. | RY20S401DA1 |
| Формат точек | 4х20 |
| Контур (мм) | 150.0* 64.0* 28.6 |
| Размер стекла ((мм) | 118.2 * 48.3 |
| Площадь отображения ((мм) | 89. 52 * 33.07 |
| Формат символов | 5 * 7 Точечная матрица |
| Количество цифр | 80 (4 строки * 20 символов) |
| Подсветка | Светодиодный подсвет |
| Электрическое питание | 5В |
Что такое модуль VFD
Модуль VFD включает в себя контроллер, драйвер анода, драйвер сети и схему питания для облегчения оценки.
Использование различных функций управления дисплеем с помощью простой команды.
Чтобы удовлетворить требования клиентов, мы можем делать специальные заказы на интерфейс и программное обеспечение.
Дисплеи серии CU-U все построены с совместимыми размерами LCD и наборами команд HD44780.имеют широкие углы обзора и легче читать на коротких и длинных расстоянияхКроме того, дисплеи VFD имеют быструю дисплейную реакцию в диапазоне температуры модуля от -40 °C до +85 °C. Noritake предлагает долгосрочное снабжение и техническую поддержку своих продуктов.
Вакуумный флуоресцентный дисплей обеспечивает нити, которые создают плотность электронов. Филаменты функционируют как теплые электроды.Он также содержит (люминесцентные) катоды, которые используются в виде цифр и букв.
Тонкие металлические сетки окружают аноды, пытаясь контролировать распространение плотности электронов от нитей к анодам.
Всякий раз, когда заряженные частицы, передаваемые нитями, атакуют свечение, оно загорается.
Вакуумный флуоресцентный дисплей, по сравнению с жидкокристаллическим дисплеем, передает чрезвычайно сильный свет с контрастным соотношением и также может помочь отобразить компоненты различных цветовых комбинаций.Статистические данные о освещении VFD, по-видимому, обычно составляют около 640 cd/m2, с VFD высокой яркости, функционирующими на 4000 cd/m2 и исследовательскими модулями, достигающими 35000 cd/m2 в основном на основе напряжения привода и временных рамок.
