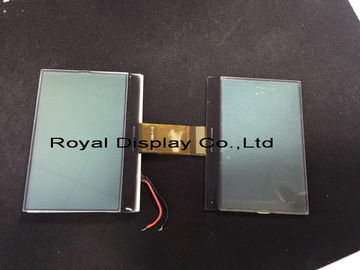

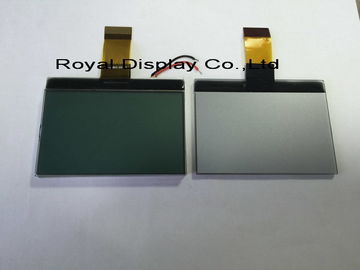

Точки 160*100 модуля FSTN RYG160100B графические LCD положительные черным по белому

Точки 160*100, электропитание модуля FSTN LCD COG RYG160100B графические положительные черным по белому 3.3V

1. Модуль LCD COG графический
2. Формат точек, 160x100
3. Регулятор, ST7586S ИЛИ СООТВЕТСТВУЮЩЕЕ
4. STN-серый, голубой, DFSTN-Negative.FSTN-Postive
5. Свет задней части СИД, белый, красный, янтарный.

6. Широко используйте на ручном приборе.

7. CN1	СИМВОЛ	CN1	СИМВОЛ
   1	GND	11~13	IF3~IF1
   2	VG	14	RST
   4	V0	15	RD
   5	VM	16~23	DB7~DB0
   6	VDD	24	WR
   7	VSS	25	A0
   8	VD1	26	GND
   9	VDD1
   10	CS
