Подробная информация о продукте:
Оплата и доставка Условия:
|
| Точечный формат: | 122х32 | Технологические условия ЛКМ: | ROHS |
|---|---|---|---|
| IC: | St7567 ((Cog) | Режим работы монитора: | СТН/Ю-Г, передающий, положительный, 1/33должность, 1/6противоречия |
| Направление взгляда: | 12 часа | Режим интерфейса: | 8 бит 8080 |
| Размер плана: | 79.0(L) X46.0 ((W) X11.2 ((T) (мм) | Зона взгляда: | 54.8X19.1 ((мм) |

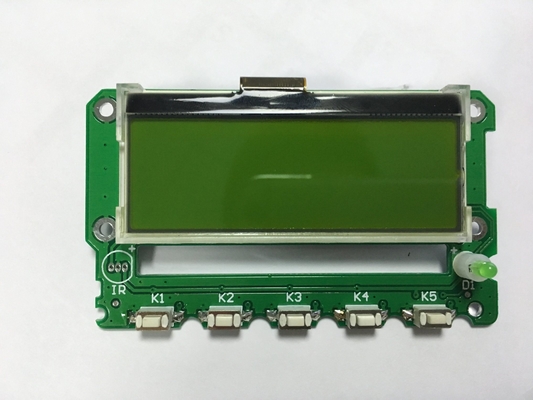

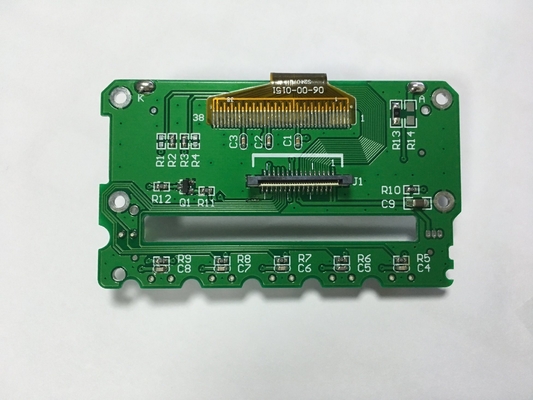

Модуль FSTN COG 122X32 точки графический ЖК-дисплей с FPC-коннектором
Описание графического ЖК-дисплея размером 122x32 точки
Графический ЖК-дисплей (Liquid Crystal Display) - это тип дисплея, который может отображать графический контент и пользовательские шаблоны.графический ЖК-дисплей позволяет управлять отдельными пикселямиFSTN - это режим отображения, который означает Film compensated Super Twisted Nematic.Это тип технологии LCD (Liquid Crystal Display), которая обеспечивает улучшенный контраст и углы обзора по сравнению со стандартными дисплеями TN (Twisted Nematic)Дисплеи FSTN известны своим высококачественным изображением серого цвета и лучшей читаемостью при различных условиях освещения.Дисплей с 122x32 пикселями в режиме FSTN (Film compensated Super Twisted Nematic) относится к определенному типу графического дисплея, который может показывать 122 столбца и 32 ряда пикселейВот некоторые данные о наших 122x32 точках графических продуктов.
Общие спецификации графического ЖК-дисплея с разрешением 122x32 точки
| Положение | Спецификация |
| Наименование продукта | 122-х-32-точечный графический ЖК-модуль |
| Модель No. | RYP12232A-GYMSWN-A |
| Формат точек | 122х32 |
| Диаграмма Размер ((мм) | 79.0(L) ×46.0 ((W) ×11.2 ((T) |
| Область обзора ((мм) | 54.8х19.1 |
| Область отображения | 48.78х14.38 |
| Угол обзора | 12 часов |
| Размер точки ((мм) | 0.38х0.43 |
| Точковая высота (мм) | 0.40х0.45 |
| Управляющий модуль | СТ7567(ког) |
| Тип ЖК | STN/Y-G, передающий, положительный, 1/33Duty, 1/6Bias |
| Заднего освещения ((Тип) | Белый, 3,1 В, 60 мА Однородность>=75% |
| Режим интерфейса | 8 BIT 8080 |
| VDD&VLCD ((Тип) | 3.3 V и 8.3 V |
| Технологические условия LCM | RoHS |
| Операционная температура | -30°С~70°С |
| Температура хранения | -40°С до 85°С |
Размеры контура графического ЖК-дисплея 122x32 точек
ОсобенностиДисплей с графическим ЖК-дисплеем размером 122x32 точки
Модуль с графическим ЖК-дисплеем размером 122x32 точки предлагает несколько преимуществ для приложений, требующих пользовательской графики и элементов пользовательского интерфейса.
1Поддержка дисплея: 122x 32 пикселя с режимом FSTN.
2. На чипе дисплейные данные оперативная память, емкость: 122×32 = 3904 бита.
3. Серийные интерфейсы поддерживаются.
4. Многочисленные командные функции.
5.Секрет статического привода, оборудованный внутренне для индикаторов.
6Маломощная жидкокристаллическая дисплейная схема питания, оборудованная внутри.
7Высокоточная схема регулировки напряжения.
8Круг осциллятора CR, оборудованный внутри.
9Чрезвычайно низкое энергопотребление.
ПрименениеДисплей с графическим ЖК-дисплеем размером 122x32 точки
Это матричный ЖК-экран размером 122х32 точек с высоким качеством изображения, широким углом обзора.
Этот модуль широко используется в различных приборах, умном оборудовании, коммуникационном оборудовании, медицинском оборудовании, оборудовании промышленного управления, аэрокосмической, безопасности, мебельной технике и т. Д.И универсальность и графические возможности этого модуля делают его подходящим для широкого спектра приложений, где необходимы пользовательские графики и пользовательские интерфейсы..
