Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | 16x2-символьный ЖК-модуль | Модель НЕТ.: | РИП1602А-8 |
|---|---|---|---|
| Точечная матрица/разрешение: | 5×8 точек включает курсор | Символы × Линии: | 16 символов × 2 строки |
| Размер модуля: | 80,0 × 36,0 × 13,5 (МАКС.) | Зона просмотра: | 66,0 × 16,0 |
| IC: | ST7066 или эквивалент, опция RW1063 | Интерфейс: | 6800, вариант SPI/I2C (RW1063 IC) |
| Электропитание: | 5 В (также доступно для 3 В) Отрицательное напряжение опционально для источника питания 3 В | Долг: | Рабочий цикл 1/16 |
| Тип: | Символьный ЖК-дисплей | Особенность: | Светодиод может управляться PIN1, PIN2, PIN15, PIN16 или A и K |
| Высокий свет: | Дисплей 1602 LCD характера,16x2-символьный ЖК-модуль,Дисплей STN голубой цифробуквенный lcd |
||

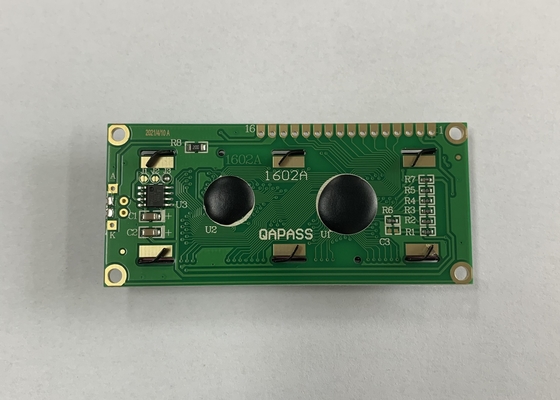

Дисплей 1602 LCD характера Monochrome STN голубой цифробуквенный LCD 16X2
Быстрая деталь модуля 1602 LCD
Характер модуля 16 дисплея RYP1602A LCD x 2 линии с СИД освещает контржурным светом предусматривает различные сочетания цветов для освещает, например, желт-зеленое контржурным светом, голубой, белый, янтарный, красный. Этот модуль LCD снаружи освещает контржурным светом также доступен.
Электропитание дефолта 5V (3V опционное). Отрицательное напряжение тока доступный вариант для модуля 3V. Разница между RC1602B и RC1602B1 положение штырей. Штыри RC1602B на верхней части; Штыри RC1602B1 на дне. СИД может управляться PIN1, PIN2, PIN15, PIN16 или a и K.
Спецификация дисплея 1602 LCD характера
| Деталь | Описание |
| Название продукта | модуль LCD УДАРА 16x2 |
| Модель нет. | RYP1602A |
| Формат точки | 16 x 2 |
| Размер плана (mm) | 80,0 x 36.0MAX |
| Assem. Размер (mm) | 75,0 x 31,0 |
| Осматривая область (mm) | 64,6 x 16,0 |
| Размер характера (mm) | 2,95 x 5,55 |
| Угол наблюдения | 6 часов |
| Тип LCD | STN-YG |
| Осветите контржурным светом | Желтый зеленый цвет |
| Водитель IC | AIP31066 |
| Электропитание | 3.3V или 5V |
| Интерфейс | Параллельный |
| Работая Temp | -20º C~70º c |
| Temp хранения | -30º C~80º c |
Чертеж контура дисплея 16x2 Monochrome LCD
Особенности дисплея LCD характера/цифробуквенного LCD
Разрешение дисплея стандартного характера включает 8x2, 12x2, 16x1, 16x2, 16x4, 20x2, 20x4, 24x2, 40x2, дисплей LCD характера 40x4. Модули LCD характера доступны в УДАРЕ и типы COG с различными интерфейсами в 8080, SPI, модули дисплея характера I2C.LCD в дисплеях STN/FSTN/FFSTN LCD с различным СИД освещают контржурным светом в Желт-зеленом, белом и голубом цвете. Варианты шрифта модуля характера английские/японские, европейские, восточные - европейские, скандинавские европейское, кириллический (русский), и древнееврейский/арабский. Мы предлагаем дисплеи характера с рабочим потенциалом 5V как стандарт и варианты 3V или 3.6V также доступны запросом.
