5,1-дюймовый синий графический монохромный ЖК-модуль STN 240x128 матричный дисплей

5,1-дюймовый синий графический монохромный ЖК-модуль STN 240x128 матричный дисплей

Краткая информация о матричном ЖК-модуле 240 * 128 точек

1. Разрешение: 240*128
2. Размер:5,1 дюйма

3.Режим отображения: STN/отрицательный/трансмиссивный/синий
4. Вождение: обязанность: 1/128, смещение: 1/16, VLCD: 17,5 В, VDD: 5,0 В
5. Угол обзора: 6 часов
6. Рабочая температура: - 20ºC~+70ºC
7. Температура хранения: - 30°C~+80ºC
8. Микросхема управления: T6963C (или совместимая)
9. Подсветка: край белый

Спецификация 5,1-дюймового графического ЖК-дисплея 240*128

Контурный чертеж графического ЖК-модуля 240*128

Особенности монохромного ЖК-модуля 240*128

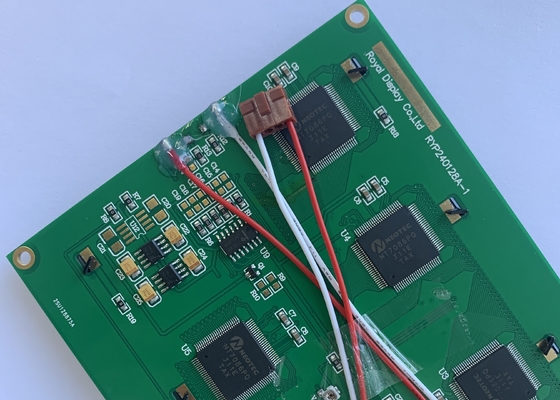

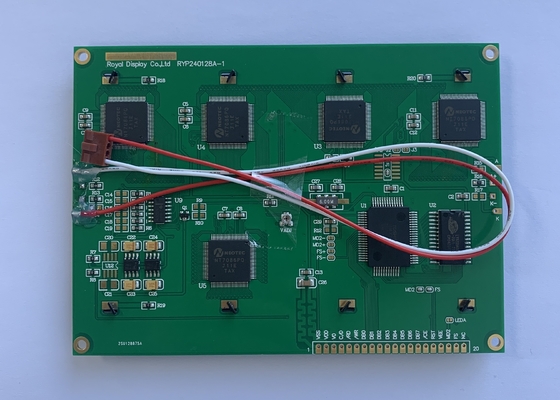

RYP240128A представляет собой монохромный графический ЖК-дисплей с точечной матрицей 240x128 и светодиодной подсветкой.Размер модуля 144,0×104,0 мм при размере активной области 107,98×57,58 мм.Этот модуль, использующий микросхему RA6963, поддерживает параллельный интерфейс 8080.

Логическое напряжение питания этого модуля графического ЖК-дисплея 240x128 находится в диапазоне от 3 В до 5,5 В, он также имеет встроенное отрицательное напряжение.Модуль может эксплуатироваться при температуре от -20 до +70°С;температура хранения от -30 до +80℃.Не стесняйтесь присылать нам запрос, если вы хотите узнать больше информации об этом ЖК-дисплее 240x128.

Преимущества графического ЖК-дисплея

• Нулевое излучение, низкое энергопотребление, низкое тепловыделение....
• Тонкий и легкий....
• Точная реставрация изображения....
• резкость отображения символов....
• Простая настройка экрана.

Часто задаваемые вопросы о графическом ЖК-модуле

1.Долгосрочная гарантия непрерывности поставок

Мы понимаем, что вы, вероятно, беспокоитесь о том, предлагаем ли мы дисплей после вашего длительного времени разработки.Royal Display дает обещание каждому покупателю каждого продукта, который мы продаем в этом интернет-магазине.Мы обещаем долгосрочную бесперебойную поставку и никогда не прекратим поставку. Некоторые контроллеры IC могут остановить производство, мы постараемся найти полностью совместимые. Если эквивалент недоступен, мы сделаем новый инструмент и будем использовать наиболее похожая ИС в качестве замены. Так что вам не нужно беспокоиться, даже если ваше время исследования очень велико.

2. На что распространяется гарантия и как долго?

На все продукты распространяется наша ограниченная гарантия, которая предусматривает, что все продукты не имеют функциональных дефектов в течение одного года с даты отгрузки, а все продукты не имеют визуальных дефектов и недостающих частей в течение 30 дней с даты поставки. отгрузка. Если товар был поврежден во время доставки или заказ неправильный, вы должны уведомить нас в течение 2 дней с момента получения.

3. Что делать, если у меня есть дефектный продукт на гарантии?

Мы по своему усмотрению либо (а) отремонтируем продукт с использованием новых или восстановленных деталей, либо (б) заменим продукт новым или восстановленным продуктом. «Восстановленный» означает компонент, которому были возвращены его первоначальные характеристики.Мы не даем возмещения, кредит-ноты.

4. Как подать гарантийный иск?

Для гарантийного обслуживания вы должны начать с запроса номера разрешения на возврат материала (RMA) в отделе продаж.
