Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | 0,28" ~4" | Цвет обломока трубки: | полный цвет |
|---|---|---|---|
| Функция дисплея: | Графики | Пикселы: | 10mm |
| Полярность: | Общий анод/общий катод | Поверхностный цвет: | Черный или серый цвет |
| Числа: | 1 до 6 | Цвет: | красный, зеленый, голубой, желтый, оранжевый… |
| Высокий свет: | Этап RoHS 7 привел дисплей,Общий дисплей СИД этапа катода 7,Дисплей этапа анода 7 индикатора общий |
||

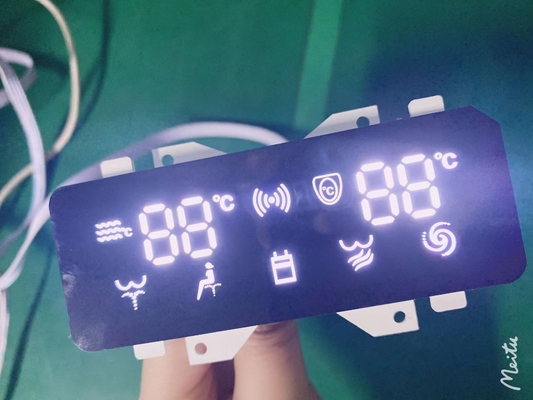

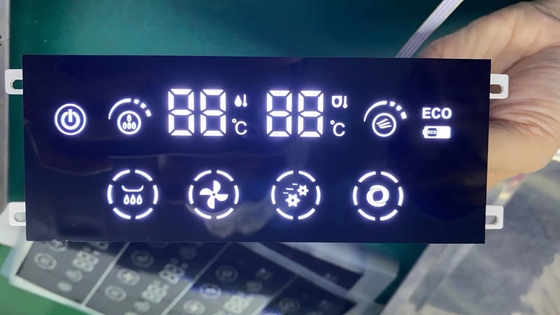

Подгонянный ультра тонкий белый катод дисплея СИД 7 этапов общий для температуры/индикатора таймера
2 разного вида управлять дисплеями 7-этапа: - общий тип анода и общий тип катода. В общем типе анода совсем аноды на дисплее связаны к общему штырю, типично источнику питания, и СИД проконтролировано через катоды с земными существованием на и силой быть.
| Параметр | Символ | Условие | Минута | Тип | Макс | Блок |
| Пропускное напряжение | Vf | If=20mA | 2,8 | 3,3 | V | |
| Обратное напряжение | Vr | Ir=10uA | 30 | V | ||
| Светящее Intensty | Iv | If=20mA | 30 | mcd | ||
| Спектр с полуценным | △λ | If=20mA | 30 | nm | ||
| Длина волны | Dλ | If=20mA | 473 |
| Параметр | Символ | Оценки | Блок |
| Пропускной ток (в кость) | Ipm | 20 | мамы |
| Обратное напряжение (в кость) | Vr | 5 | V |
| Диссипация силы (в кость) | После полудня | 80 | mW |
| Температурная амплитуда рабочей температуры | Topr | -40~+120 | ºC |
| Диапазон температур хранения | Tstg | -40~+120 | ºC |
| Температура припоя (sec 3) | Th | 260 | ºC |
ПРЕИМУЩЕСТВО ДИСПЛЕЯ СИД 7 ЭТАПОВ
Дисплеи одного этапа числа 7 использованы в много врезанная система и промышленные применения где ряд быть показанным выходов знан заранее. Основной 1 дисплей этапа числа 7 может показать номера от 0-9 и немного характеров. 7 дисплеев этапа разных видов; особенно они отличаются в числе чисел/характера он может показать. По существу дисплей этапа 7 одиночный блок, который может показать только 1 число или 1 характер. Больше чисел показаны путем передавать по мультиплексу дисплеи этапа одиночного блока 7 совместно для того чтобы сформировать дисплей этапа дисплея 2 чисел, дисплея 3 чисел или 4 числа 7. Свое тихое легкое для того чтобы взаимодействовать дисплей Arduino и этапа 7 совместно! Lets начинает консультацию.
Дисплей этапа 7 имеет много ограничений, особенно в границах характеров он может показать. Дисплеи в рынке которые очень выдвигатьле чем 7 дисплеев этапа и могут показать почти каждый характер в алфавите. Например: - 16×2 LCD – которое может показать почти все характеры ASCII. Вы могли думать почему дисплей этапа 7 все еще существует в рынке. Хорошо, 7 дисплеев этапа самый дешевый вариант когда это прибывает в дисплейными устройствами доступными в рынке. Одиночный блок индикатора этапа числа/характера 7 доступен на 1/10th из цены модуля 16×2 LCD.
Каждому из СИД в дисплее дают позиционноцикловой этап с одним из своих штырей соединения привело вне от прямоугольного пластикового пакета. Эти штыри СИД обозначены от «a» до конца к «g» представляя каждое индивидуальное СИД. Соединены другие штыри СИД совместно формируя общий штырь. Так вперед склонять соотвествующие штыри этапов СИД в определенном заказе, некоторые этапы просияют и другие остаются тусклыми, таким образом показывающ соответствуя характер на дисплее.
Общий штырь дисплея вообще говорит свой тип. 2 типа соединения штыря: штырь соединенных катодов и одно соединенных анодов, показывающ общий катод (CC) и общий анод (CA). По мере того как имя предлагает, дисплей CC имеет все катоды 7 соединенных СИД когда дисплей CA имеет все аноды 7 соединенных этапов.
