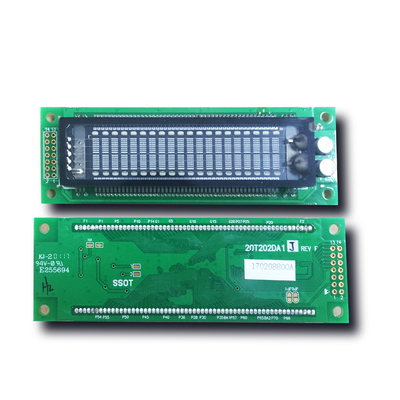

матрица ТОЧКИ VFD дисплея FSTN вакуума 4X20 дневная положительная для автомобильного

модуль матрицы ТОЧКИ VFD дисплея вакуума 4X20 дневной LCD для automative

СПЕЦИФИКАЦИЯ ДИСПЛЕЯ

1. ОБЪЕМ
Эта спецификация применяется к модулю VFD (модели нет: 20S401DA1) изготовленное SSVD (acuum Шанхая Samsung v
Приборы)

2. ОСОБЕННОСТИ
* и параллель и последовательный интерфейс: Бод-тариф: 300 | 19 200 bps, равенство дискретное (не, даже, нечетный)

* вакуумируйте дневной дисплей: Дисплей собственной личности светящий, высококачественный и читаемый
* 2 вида шрифта ROM CG: ASCII + японец и ASCII + европейский
* электропитание +5VDC одиночное: Построенный в конвертере DC/DC
* уровень яркости 4: 25%, 50%, 75% и 100%
* формат характера: Матрица точки 5*7

ЧТО МОДУЛЬ VFD

Модуль VFD включает регулятор, водителя анода, водителя решетки и цепь электропитания для того чтобы сделать оценку легкий.

Выполните разнообразие функции управления дисплея используя простую команду. Множественные варианты интерфейса доступны.
Для того чтобы приспособить спецификации клиента, мы можем сделать специальные распоряжения для интерфейса и программного обеспечения.

Введение

Этот на дизайн ссылки показано решение для получать напряжение тока привода необходим для электропитания дисплея вакуума дневного (VFD) в автомобильных применениях. На дизайн включает полную схему, и представляет счет материалов (BOM), нагрузки/линии регулированных измерений, и результатов теста.

Основы VFD

Дисплей вакуума дневной (VFD) тип дисплея используемый обыкновенно на оборудовании бытовой электроники как кассетные видеомагнитофоны, автомобильные радиоприемники, и микроволновые печи. Не похож на жидкокристаллические дисплеи (LCDs), VFD испускает очень яркий свет с ясным контрастом и может легко поддержать элементы дисплея различных цветов. Технология связана как с трубкой катодного луча, так и с трубкой nixie. Не похож на LCDs, однако, большинств VFDs продолжается действовать нормально в subzero температурах, делая их идеальной для на открытом воздухе приборов в холодных климатах.

VFD составлено 3 основных нитей катода электродов-, анодов (светомассы), и решетк-под условием глубокого вакуума в стеклянной оболочке. Катод состоит из точных проводов вольфрама, покрытых окисями щелочноземельного металла которые испускают электроны. Решетки тонкая сетка металла, которая контролирует и отражает электроны испущенные от катода. Аноды проводные электроды на которых светомасса напечатана для указания характеров, значков, или символов. Электроны испущенные от катода ускорены ход с положительным потенциалом приложенным как к решетке, так и к аноду; на столкновении с анодом электроны возбуждают светомассу для того чтобы испустить свет. Пожеланные загоренные картины могут быть достиганы путем контролировать положительные или отрицательные потенциалы на каждых решетке и аноде. Анод и решетка требуют, что DC-отрегулированное напряжение тока избегает мелькать дисплея. Для управлять большим VFDs, катод требует, что привод AC предотвращает скос яркости, т.е., разницу в яркости от одной стороны дисплея к другому. Порекомендованы, что избегает диапазон изменения частот 20kHz к 200kHz слышного шума и фликера.
